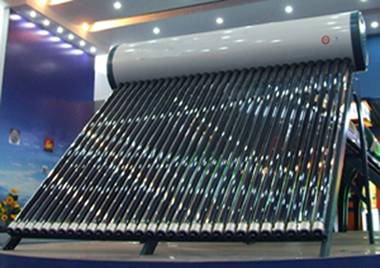

Acest sistem solar compact, presurizat se foloseşte pentru încălzirea apei menajere.
Principiul de funcţionare:

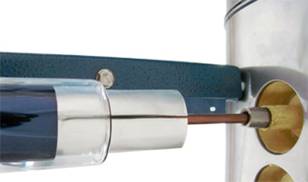

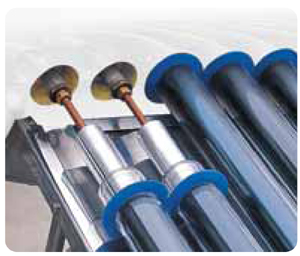

Tubul superconductor este gol în interior din construcţie, la fel ca şi cele solare normale. În interiorul acestui tub este introdusă o tijă metalică ce conţine o mică cantitate de apă purificată şi aditivi speciali. Tijele utilizate în acest sistem solar au punctul de încălzire la o temperatură scăzută. Astfel, atunci când tija se încălzeşte apa se evaporă foarte repede. Vaporii se ridică în partea de sus a tijei transferând căldura. Vaporii se condensează sub formă de apă şi se reîntorc în partea de jos a tijei pentru a repeta procesul.
Caracteristici:

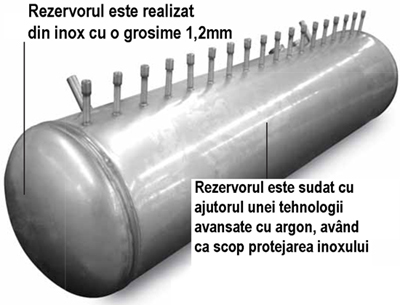

Va putem oferi urmatoarele sisteme solare compacte presurizate formate din colectori solari, rezervor încorporat, cadru de fixare, rezistenţă electrică si controller electronic:
Model | Dimensiunea sistemului |
Diametru tuburi mm |
Lungime tuburi mm |
Nr tuburi |
Capacitate rezervor (litri) |
Suprafaţă de absorbţie solară (m2) |
---|---|---|---|---|---|---|
ESOL CY1858-15 |
1520x1916x1800 |
58 |
1800 |
15 |
130 |
1.94 |
ESOL CY1858-18 |
1745x1916x1800 |
58 |
1800 |
18 |
160 |
2.33 |
ESOL CY1858-21 |
1970x1916x1800 |
58 |
1800 |
21 |
180 |
2.73 |
ESOL CY1858-24 |
2195x1916x1800 |
58 |
1800 |
24 |
200 |
3.12 |
ESOL CY1858-30 |
2645x1916x1800 |
58 |
1800 |
30 |
250 |
3.91 |
Caracteristici tuburi vidate | |
---|---|
Model | Ф58x1600 Ф58x1800 Ф58x1900 |
Material |
Sticla borosilicată 3.3 |
Diametru tub exterior |
Ф58±0.8mm |
Diametru tub interior |
Ф47±0.8mm |
Grosimea tubului exterior |
1.8mm |
Grosimea tubului interior |
1.5mm |
Lungimea tuburilor |
1600mm1800mm1900mm |
Coeficientul de dilataţie |
3.3x10-6 |
Material de absorbţie |
AL-N/AL |
Absorbţie |
≥0.93 |
Emisie (80oC±5oC) |
≤0.06 |
Vid |
P≤10-3pa |
Coeficientul de pierdere |
≤0.06 W/m2 |
Temperatura de stagnare |
270-3000C |
Rezistenta la grindina |
Grindina cu diametrul de 30mm |
Presiunea maxima |
1 MPa |
